So montieren und verkabeln Sie die Tapo Outdoor Pan/Tilt Security Floodlight Camera



Einleitung

Dieser Artikel enthält eine Schritt-für-Schritt-Anleitung zur Verkabelung und Installation der Pan/Tilt-Flutlichtkamera.

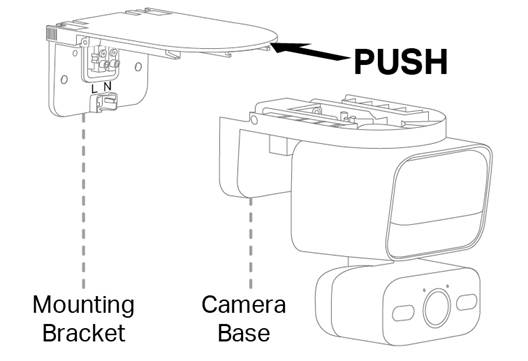

ALT-Text: Auf den Rand der Montagehalterung drücken, um sie vom Kamerasockel zu lösen.





Hinweise:

1. Installieren Sie das Gerät nicht in der Nähe brennbarer oder leicht entzündlicher Oberflächen.

2. Schließen Sie diese Leuchte nicht an einen Dimmschalter oder Timer an.



Installation

  • Die Aderfarben unterscheiden sich je nach Region. Wenn Sie mit grundlegender Elektroverkabelung nicht vertraut sind, wenden Sie sich bitte an eine qualifizierte Elektrofachkraft.
  • Der Außendurchmesser der Wechselstromleitungen sollte 2,4–3,1 mm (0,09–0,12 Zoll) betragen. Schließen Sie die Leitungen sicher im Stromanschlussfach an, damit die Wasserdichtigkeit gewährleistet ist.
  • Sie können vor der Installation eine microSD-Karte für lokale Aufzeichnungen einsetzen.

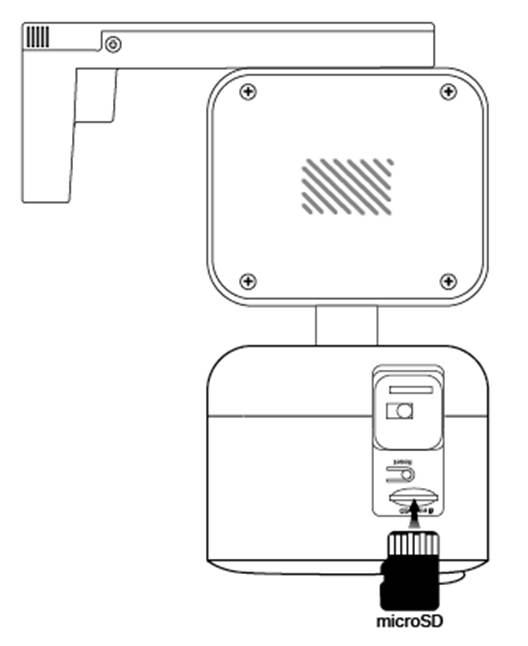

ALT-Text: Position des microSD-Kartensteckplatzes und korrekte Einsteckrichtung der Karte.



  • Installieren Sie die Kamera nicht auf dem Kopf.
  • Für optimale Erkennungsleistung und Ausleuchtungsreichweite:

1) Wir empfehlen, die Flutlichtkamera 2–3 m (7–10 ft) über dem Boden zu montieren.

2) Stellen Sie sicher, dass die Flutlichtkamera auf einer ebenen Fläche und parallel zur Wand montiert wird.



Option 1: Montage an einer vorhandenen Anschlussdose

Die Flutlichtkamera kann an einer Anschlussdose an der Wand montiert werden.

Schritt 1: Schalten Sie den Leitungsschutzschalter aus. Prüfen Sie, ob die Stromversorgung wirklich ausgeschaltet ist, indem Sie die Leuchte mehrmals ein- und ausschalten.



ALT-Text: Vorsicht vor Stromschlägen.



Schritt 2: Entfernen Sie die vorhandene Flutlichtkamera und trennen Sie die Leitungen von der Anschlussdose.

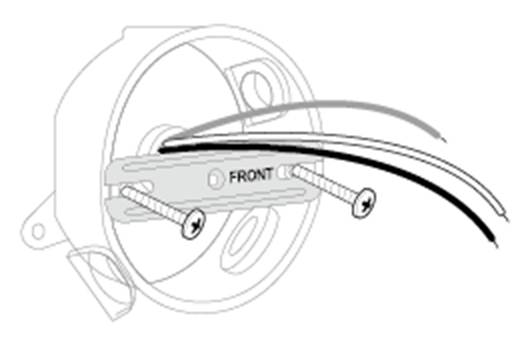

Schritt 3: Wählen Sie ein Paar Plattenschrauben, die zur Größe der Schraublöcher Ihrer Anschlussdose passen. Montieren Sie die Montageplatte an der Anschlussdose.



ALT-Text: Vorderseite der Montageplatte und Positionen für die Plattenschrauben.



Schritt 4: Decken Sie den Schutzleiter (normalerweise grün bzw. grün-gelb) mit einer Verbindungsklemme oder Isolierband (nicht enthalten) ab und verstauen Sie ihn in der Anschlussdose. Wenn kein Schutzleiter vorhanden ist, überspringen Sie diesen Schritt.

Hinweis: Informationen zur Identifizierung der Aderfarben finden Sie unter https://www.tp-link.com/support/faq/3474/

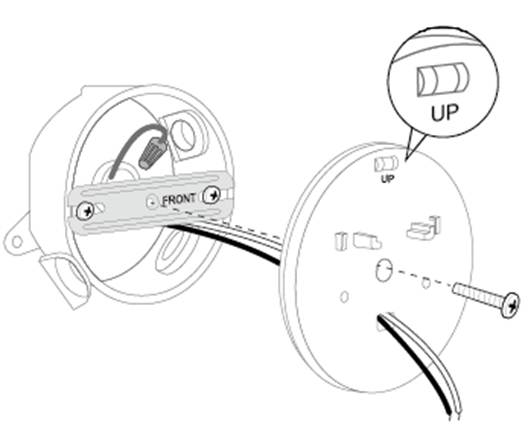

Schritt 5: Führen Sie Neutralleiter und Außenleiter durch die rechteckige Öffnung der Abdeckung. Befestigen Sie die Abdeckung an der Anschlussdose und sichern Sie sie mit der Abdeckungsschraube.

Hinweis: Achten Sie darauf, dass die Markierung „UP“ auf der Abdeckung nach oben zeigt. Bei horizontaler Montage richten Sie die Abdeckung so aus, dass sich die Luftblase der Wasserwaage in der Mitte befindet.



ALT-Text: Positionen der rechteckigen Öffnung, der „UP“-Markierung, der Luftblase auf der Abdeckung sowie der Bohrungen für die Abdeckungsschraube.

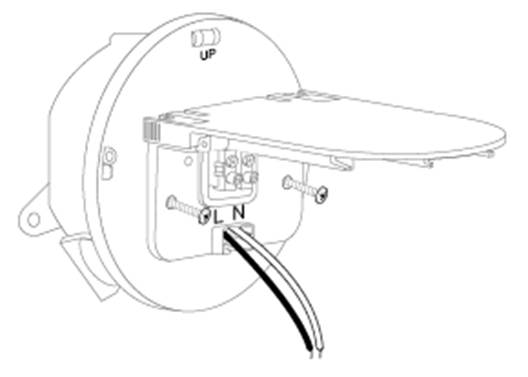

Schritt 6: Führen Sie die Leitungen durch die rechteckige Öffnung der Montagehalterung. Richten Sie die Rastverbindung aus, schieben Sie die Halterung auf die Abdeckung und sichern Sie sie mit zwei Halterungsschrauben.



ALT-Text: Positionen der rechteckigen Öffnung an der Halterung und der Bohrungen für die Halterungsschrauben.

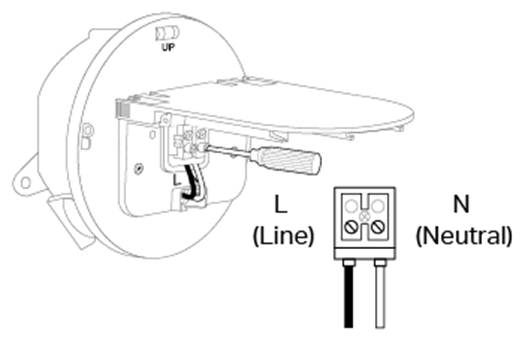

Schritt 7: Führen Sie Außenleiter und Neutralleiter (empfohlene Abisolierlänge: 10–13 mm [0,4–0,5 Zoll]) vollständig durch die Silikonöffnungen bis zu den Klemmen der Halterung. Befestigen Sie die Leitungen mit einem Schlitzschraubendreher.

Hinweis: Außerhalb der wasserdichten Silikonöffnungen dürfen keine abisolierten Leiter sichtbar sein. Wenn die Leitungen zu kurz, zu steif oder zu weich zum Anschließen sind, beachten Sie https://www.tp-link.com/support/faq/3883/



ALT-Text: Positionen der Klemmen für Außenleiter und Neutralleiter.

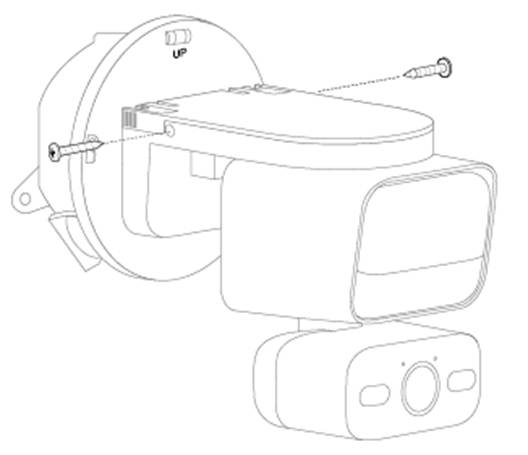

Schritt 8: Verstauen Sie die Leitungen im Kamerasockel. Schieben Sie die Kamera auf die Halterung, bis sie hörbar einrastet, und sichern Sie sie anschließend mit zwei Kameraschrauben.



ALT-Text: Positionen zur Montage der Kameraschrauben.



Schritt 9: Schalten Sie den Leitungsschutzschalter wieder ein. Warten Sie, bis die System-LED rot und grün blinkt und das Gerät für die Einrichtung bereit ist.



Option 2: Installation mit vorhandenen Stromleitungen

Installieren Sie das Gerät an einer Wand, an der Neutralleiter und Außenleiter vorhanden sind.

Schritt 1: Schalten Sie den Leitungsschutzschalter aus. Prüfen Sie, ob die Stromversorgung wirklich ausgeschaltet ist, indem Sie die Leuchte mehrmals ein- und ausschalten.



ALT-Text: Vorsicht vor Stromschlägen.

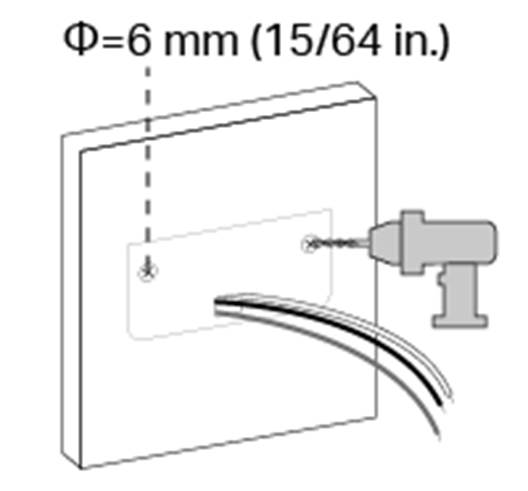

Schritt 2: Führen Sie die Leitungen durch die rechteckige Öffnung der Montageschablone und bringen Sie die Schablone an. Bohren Sie an den markierten Stellen zwei Löcher.



ALT-Text: Position der rechteckigen Öffnung zum Durchführen der Leitungen sowie Markierungen für Bohrungen mit 6 mm (15/64 Zoll) Durchmesser.

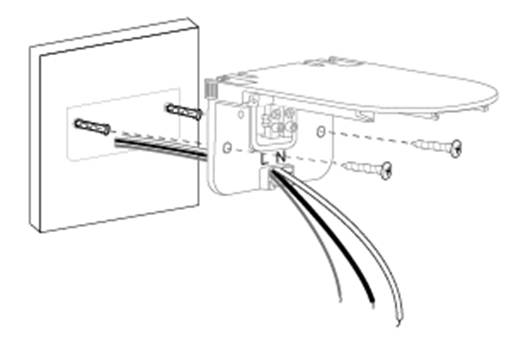

Schritt 3: Setzen Sie zwei Dübel in die Bohrungen ein. Führen Sie die Leitungen durch die rechteckige Öffnung der Montagehalterung. Befestigen Sie die Halterung mit den Montageschrauben an den Dübeln.



ALT-Text: Positionen der rechteckigen Öffnung an der Halterung und der Bohrungen für die Halterungsschrauben.



Schritt 4: Decken Sie den Schutzleiter (normalerweise grün bzw. grün-gelb) mit einer Verbindungsklemme oder Isolierband (nicht enthalten) ab. Wenn kein Schutzleiter vorhanden ist, überspringen Sie diesen Schritt.

Hinweis: Informationen zur Identifizierung der Aderfarben finden Sie unter https://www.tp-link.com/support/faq/3474/

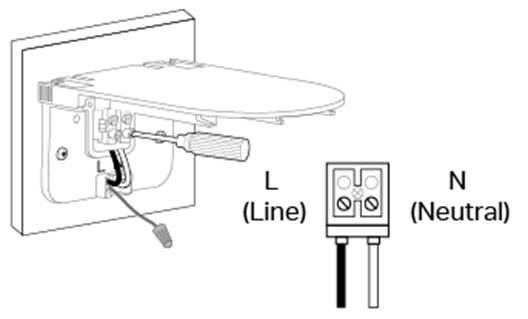

Schritt 5: Führen Sie Außenleiter und Neutralleiter (empfohlene Abisolierlänge: 10–13 mm [0,4–0,5 Zoll]) vollständig durch die Silikonöffnungen bis zu den Klemmen der Halterung. Befestigen Sie die Leitungen mit einem Schlitzschraubendreher.

Hinweis: Außerhalb der wasserdichten Silikonöffnungen dürfen keine abisolierten Leiter sichtbar sein. Wenn die Leitungen zu kurz, zu steif oder zu weich zum Anschließen sind, beachten Sie https://www.tp-link.com/support/faq/3883/



ALT-Text: Positionen der Klemmen für Außenleiter und Neutralleiter.

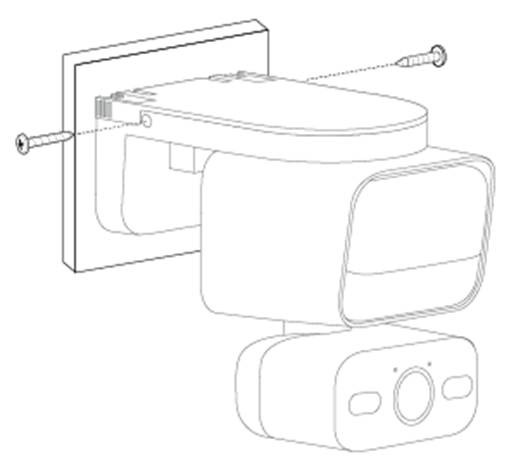

Schritt 6: Verstauen Sie die Leitungen im Kamerasockel. Schieben Sie die Kamera auf die Halterung, bis sie hörbar einrastet, und sichern Sie sie anschließend mit zwei Kameraschrauben.



ALT-Text: Positionen zur Montage der Kameraschrauben.



Schritt 7: Schalten Sie den Leitungsschutzschalter wieder ein. Warten Sie, bis die System-LED rot und grün blinkt und das Gerät für die Einrichtung bereit ist.



Option 3: Installation mit einem Steckernetzkabel (Tapo CA320)

Hinweis: Tapo CA320 ist separat erhältlich und derzeit nur im Vereinigten Königreich verfügbar.



Wenn keine vorhandene Anschlussdose oder Stromleitung verfügbar ist, können Sie die Kamera über das Steckernetzkabel Tapo CA320 mit Strom versorgen.

Eine Installationsanleitung finden Sie in diesem Video:




Wenn das Kabel des Netzteils länger als benötigt ist, befestigen Sie die überschüssige Länge ordentlich mit einem Kabelbinder oder Klettband und lassen Sie das Kabel locker aufgewickelt.



Weitere Informationen zu den einzelnen Funktionen und Einstellungen finden Sie im Download-Center. Dort können Sie das Handbuch für Ihr Produkt herunterladen.
